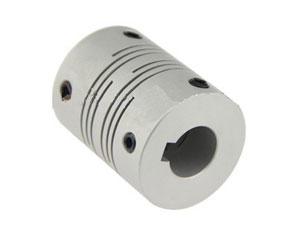

LK7-3 Разрезная муфта – Спиральный тип –Шпоночное соединение – Параллельные пропилы

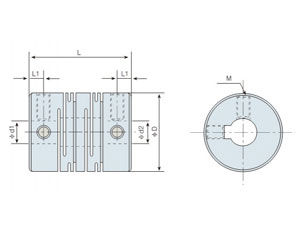

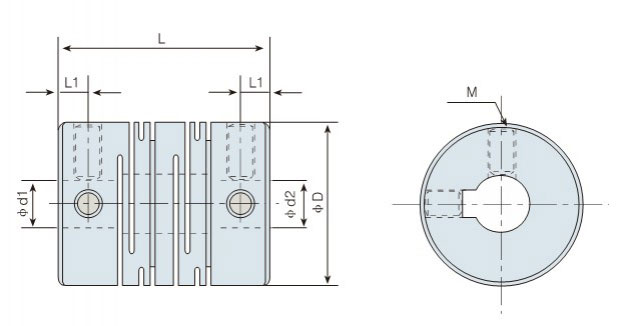

Размеры
Примечание: название модели с буквой S означает, что муфта изготовлена из стали, без – из алюминиевого сплава
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD L L1 M Момент затяжки
( Н.м)
LK7-32K
SLK7-32K 		14 32 41 6 M4 2.5
LK7-40K
SLK7-40K 		18 40 56 8.5 M5 5
LK7-50K
SLK7-50K 		20 50 71 10.5 M6 8
LK7-63K
SLK7-63K 		30 63 90 13 M8 20
Характеристика
Модель Ном.вращ.момент ( Н.м ) Макс.вращ.момент ( Н.м ) Макс.частота вращ. ( об/мин ) Момент инерции ( кг.м2 ) Жесткость при кручении ( Н.м/рад) Эксцентриситет( мм ) Макс.угловое смещение ( °) Макс.осевое смещение( мм ) Вес ( г )
LK7-32K 2.8 5.6 4600 9.5×10-6 270 0.15 1.5 ±0.3 67.5
LK7-40K 6.3 12.6 3600 3.1×10-5 330 0.15 1.5 ±0.3 170
LK7-50K 11 22 3000 9.0×10-5 570 0.2 1.5 ±0.3 315
LK7-63K 22 44 2200 3.0×10-4 820 0.2 1.5 ±0.3 632
SLK7-32K 5.5 11 4600 2.5×10-5 830 0.15 1.5 ±0.3 164
SLK7-40K 8.7 17.4 3600 8.3×10-5 980 0.15 1.5 ±0.3 350
SLK7-50K 16 32 3000 2.6×10-4 1380 0.2 1.5 ±0.3 740
SLK7-63K 38 76 2200 8.2×10-4 1790 0.2 1.5 ±0.3 1320

Для получения дополнительной информации, пожалуйста, нажмите сюда..
