LK2-4 Односпиральные муфты – Спиральный тип – Зажимное соединение – Спиральные пропилы

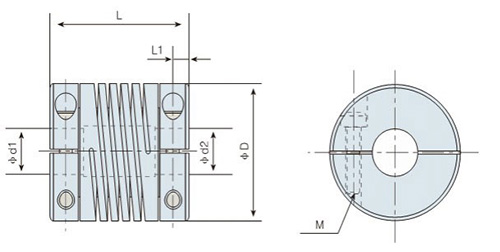

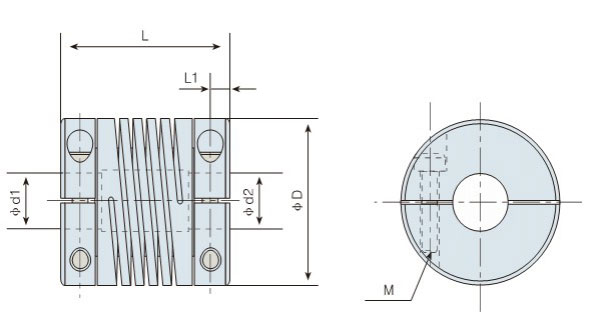

Размеры
Примечание: название модели с буквой S означает, что муфта изготовлена из стали, без – из алюминиевого сплава
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD L L1 M Момент затяжки
( Н.м)
LK2-C075-M
SLK2-C075-M 		6.35 19.1 22.9 3.10 M2.5 0.8
LK2-C100-M
SLK2-C100-M 		10 25.4 31.8 4.15 M3 1.2
LK2-C112-M
SLK2-C112-M 		12.7 28.6 38.1 5.00 M4 2.5
LK2-C150-M
SLK2-C150-M 		15 38.1 41.3 5.90 M5 5
LK2-C200-M
SLK2-C200-M 		19 50.8 51.0 6.70 M6 8
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес ( г )
LK2-C075-M 0.5 1.0 8000 9.0×10-7 110 0.1 2.0 ±0.15 13
LK2-C100-M 1.4 2.8 6000 2.6×10-6 170 0.1 2.0 ±0.15 32
LK2-C112-M 1.6 3.2 5000 8.9×10-6 260 0.1 2.0 ±0.15 47
LK2-C150-M 4.2 8.4 4500 3.2×10-5 330 0.1 2.0 ±0.15 94
LK2-C200-M 9.0 18.0 4500 9.8×10-5 560 0.1 2.0 ±0.15 233
SLK2-C075-M 1.0 2.0 8000 2.4×10-6 230 0.1 2.0 ±0.15 40
SLK2-C100-M 2.2 4.4 6000 7.3×10-6 320 0.1 2.0 ±0.15 96
SLK2-C112-M 3.1 6.2 5000 2.6×10-5 790 0.1 2.0 ±0.15 134
SLK2-C150-M 7.5 15.0 4500 8.6×10-5 980 0.1 2.0 ±0.15 268
SLK2-C200-M 14.0 28.0 4500 3.0×10-4 1450 0.1 2.0 ±0.15 392

Для получения дополнительной информации, пожалуйста, нажмите сюда..
