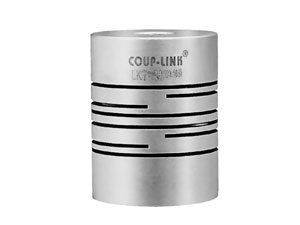

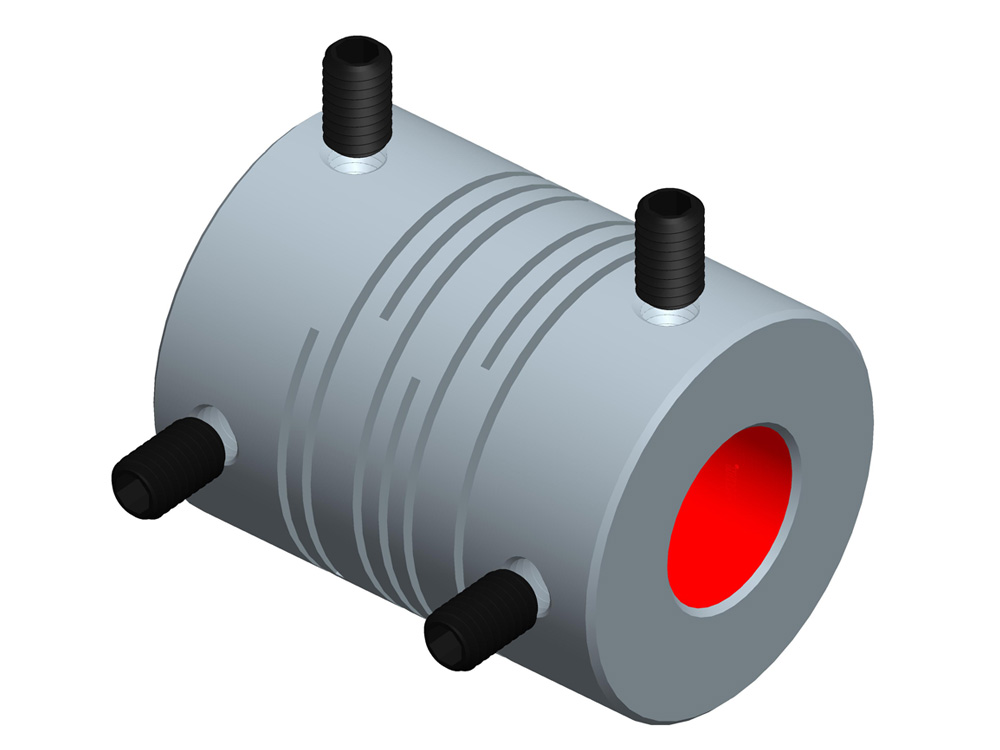

LK7-1 Упругие муфты – Спиральный тип – Винтовое соединение – Параллельные пропилы

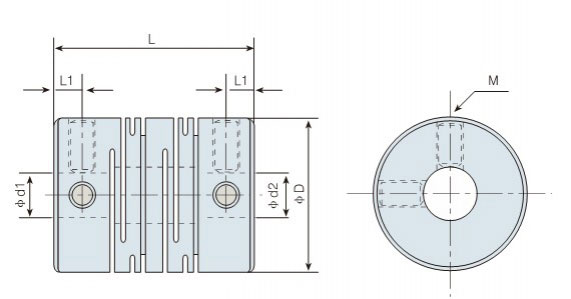

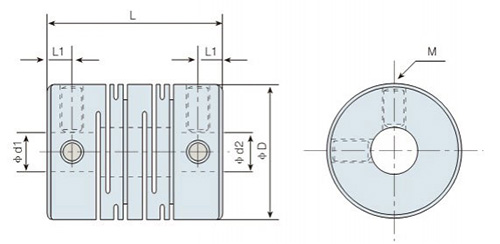

Размеры
Примечание: название модели с буквой S означает, что муфта изготовлена из стали, без – из алюминиевого сплава
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD L L1 M Момент затяжки
( Н.м)
LK7-12
SLK7-12 		5 12 18.5 2.5 M2.5 0.8
LK7-16
SLK7-16 		6.35 16 23 3 M3 1.2
LK7-20
SLK7-20 		9.525 20 26 3 M4 2.5
LK7-25
SLK7-25 		12 25 31 4 M4 2.5
LK7-32
SLK7-32 		14 32 41 6 M5 5
LK7-40
SLK7-40 		18 40 56 8.5 M5 5
LK7-50
SLK7-50 		19 50 71 10.5 M6 8
LK7-63
SLK7-63 		24 63 90 13 M8 20
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес ( г )
LK7-12 0.5 1.0 30000 8.2×10-8 33 0.1 1.5 ±0.3 4
LK7-16 0.8 1.6 22000 3.2×10-7 46 0.1 1.5 ±0.3 11.5
LK7-20 1.1 2.2 18000 8.8×10-6 115 0.1 1.5 ±0.3 17
LK7-25 1.4 2.8 14000 2.5×10-6 165 0.15 1.5 ±0.35 38
LK7-32 2.8 5.6 10000 9.5×10-6 270 0.15 1.5 ±0.35 71
LK7-40 6.3 12.6 9400 3.1×10-5 345 0.2 1.5 ±0.35 159
LK7-50 11 22 7600 9.0×10-5 580 0.2 1.5 ±0.35 319
LK7-63 22 44 6000 3.0×10-4 830 0.2 1.5 ±0.35 619
SLK7-12 0.8 1.6 30000 2.0×10-7 60 0.1 1.5 ±0.3 12
SLK7-16 1.1 2.2 22000 8.3×10-7 80 0.1 1.5 ±0.3 22
SLK7-20 1.6 3.2 18000 2.2×10-6 235 0.1 1.5 ±0.3 40
SLK7-25 2.2 4.4 14000 6.7×10-6 315 0.15 1.5 ±0.35 74
SLK7-32 5.5 11.0 10000 2.5×10-5 837 0.15 1.5 ±0.35 162
SLK7-40 8.7 17.4 9400 8.6×10-5 980 0.2 1.5 ±0.35 354
SLK7-50 16 32 7600 2.6×10-4 1385 0.2 1.5 ±0.35 710
SLK7-63 38 76 6000 8.2×10-4 1795 0.2 1.5 ±0.35 1310

Для получения дополнительной информации, пожалуйста, нажмите сюда..
