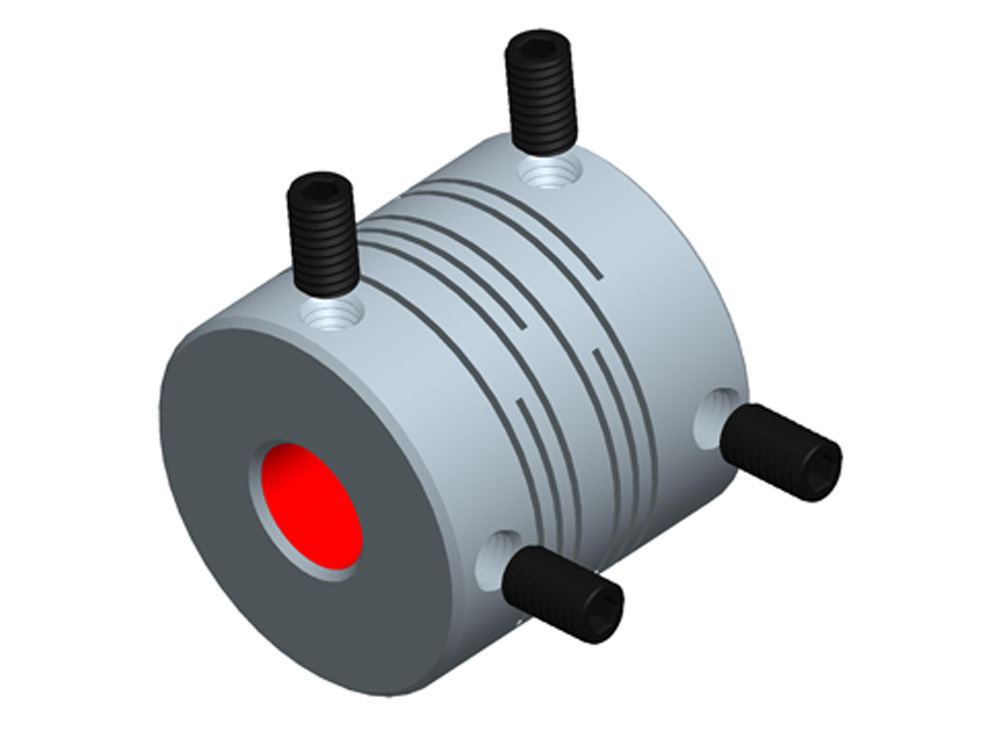

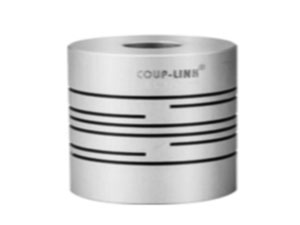

LK2-1 Упругие муфты – Спиральный тип – Винтовое соединение – Параллельные пропилы

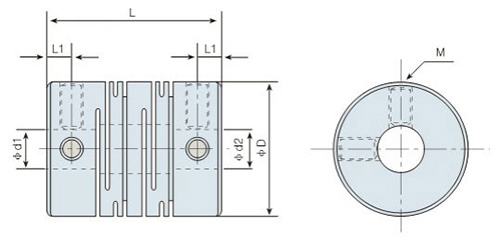

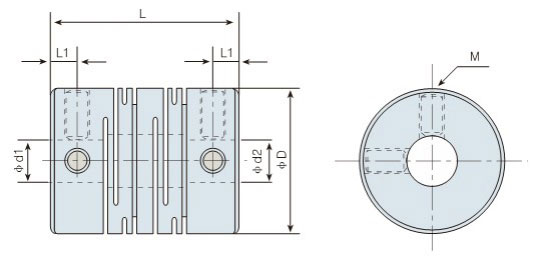

Размеры
Примечание: название модели с буквой S означает, что муфта изготовлена из стали, без – из алюминиевого сплава
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD L L1 M Момент затяжки
( Н.м)
LK2-075
SLK2-075 		6.35 19.1 19.1 2.55 M3 1.2
LK2-100
SLK2-100 		10 25.4 25.4 3.55 M4 2.5
LK2-112
SLK2-112 		12.7 28.6 28.6 3.60 M5 5
LK2-150
SLK2-150 		15 38.1 38.1 4.15 M5 5
LK2-200
SLK2-200 		19 50.8 50.8 5.25 M6 8
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес ( г )
LK2-075 0.5 1.0 10000 6.6×10-7 110 0.1 1.5 ±0.15 13
LK2-100 1.4 2.8 10000 2.6×10-6 170 0.1 1.5 ±0.15 31
LK2-112 1.6 3.2 8000 4.9×10-6 260 0.1 1.5 ±0.15 44
LK2-150 4.2 8.4 8000 1.9×10-5 330 0.15 1.5 ±0.15 105
LK2-200 9.0 18.0 6000 8.9×10-5 560 0.15 1.5 ±0.15 230
SLK2-075 1.0 2.0 10000 2.1×10-6 230 0.1 1.5 ±0.15 34
SLK2-100 2.2 4.4 10000 6.8×10-6+ 320 0.1 1.5 ±0.15 74
SLK2-112 3.1 6.2 8000 2.2×10-5 790 0.1 1.5 ±0.15 118
SLK2-150 7.5 15.0 8000 8.2×10-5 980 0.15 1.5 ±0.15 212
SLK2-200 14.0 28.0 6000 2.1×10-4 1450 0.15 1.5 ±0.15 358

Для получения дополнительной информации, пожалуйста, нажмите сюда..
