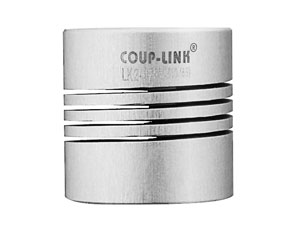

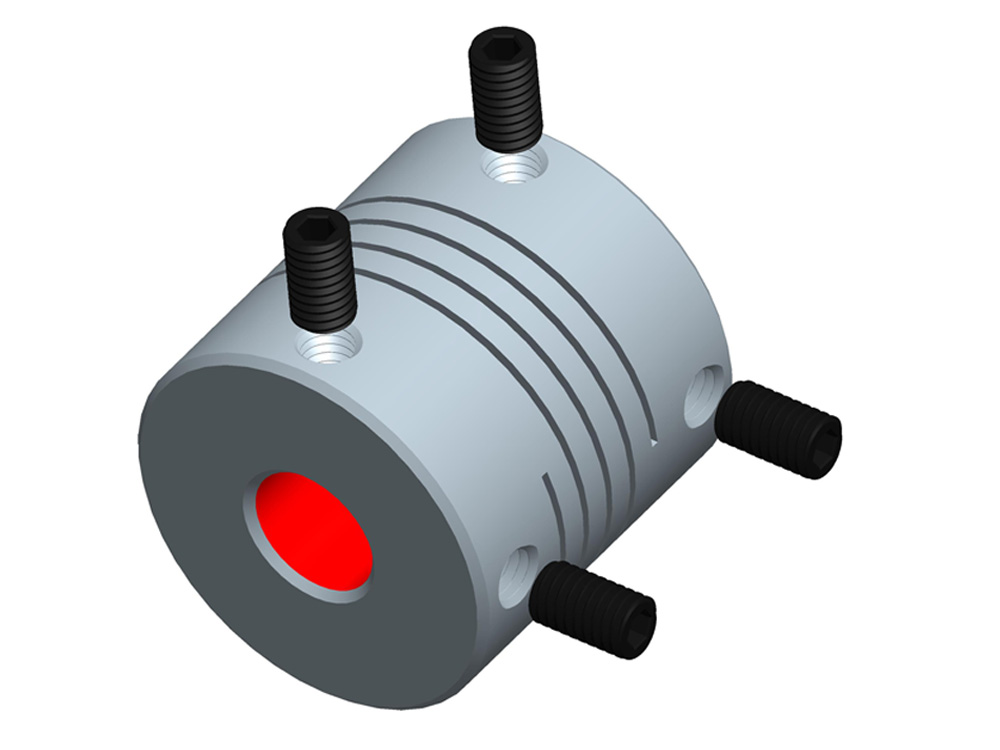

LK2-2 Упругие муфты – Спиральный тип – Винтовое соединение – Спиральные пропилы

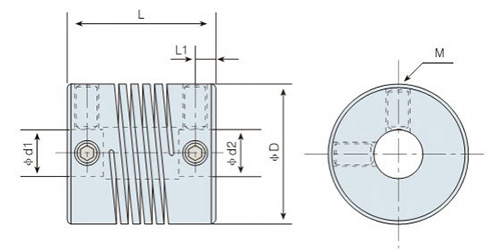

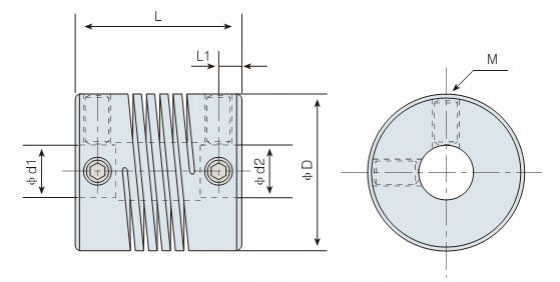

Размеры
Примечание: название модели с буквой S означает, что муфта изготовлена из стали, без – из алюминиевого сплава
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD L L1 M Момент затяжки
( Н.м)
LK2-075-M
SLK2-075-M 		6.35 19.1 19.1 2.55 M3 1.2
LK2-100-M
SLK2-100-M 		10 25.4 25.4 3.55 M4 2.5
LK2-112-M
SLK2-112-M 		12.7 28.6 28.6 3.60 M5 5
LK2-150-M
SLK2-150-M 		15 38.1 38.1 4.15 M5 5
LK2-200-M
SLK2-200-M 		19 50.8 50.8 5.25 M6 8
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес ( г )
LK2-075-M 0.5 1.0 10000 6.9.×10-7 110 0.1 2.0 ±0.15 15
LK2-100-M 1.4 2.8 10000 2.8.×10-6 170 0.1 2.0 ±0.15 29
LK2-112-M 1.6 3.2 8000 5.1×10-6 260 0.1 2.0 ±0.15 44
LK2-150-M 4.2 8.4 8000 2.1×10-5 330 0.1 2.0 ±0.15 99
LK2-200-M 9.0 18.0 6000 9.0×10-5 560 0.1 2.0 ±0.15 223
SLK2-075-M 1.0 2.0 10000 2.2×10-6 230 0.1 2.0 ±0.15 36
SLK2-100-M 2.2 4.4 10000 7.0×10-6 320 0.1 2.0 ±0.15 76
SLK2-112-M 3.1 6.2 8000 2.3×10-5 790 0.1 2.0 ±0.15 120
SLK2-150-M 7.5 15.0 8000 8.3×10-5 980 0.1 2.0 ±0.15 214
SLK2-200-M 14.0 28.0 6000 2.7×10-4 1450 0.1 2.0 ±0.15 362

Для получения дополнительной информации, пожалуйста, нажмите сюда..
