Муфта для энкодера выпускается с 1998 года

Муфта для энкодера, ступенчатая соединительная муфта

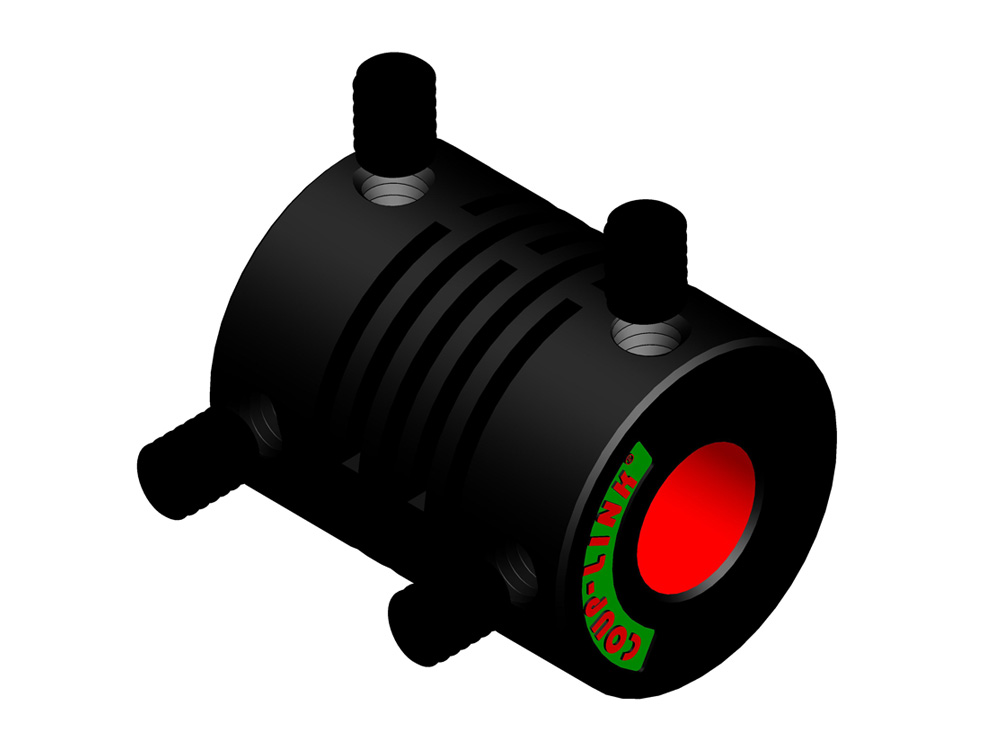

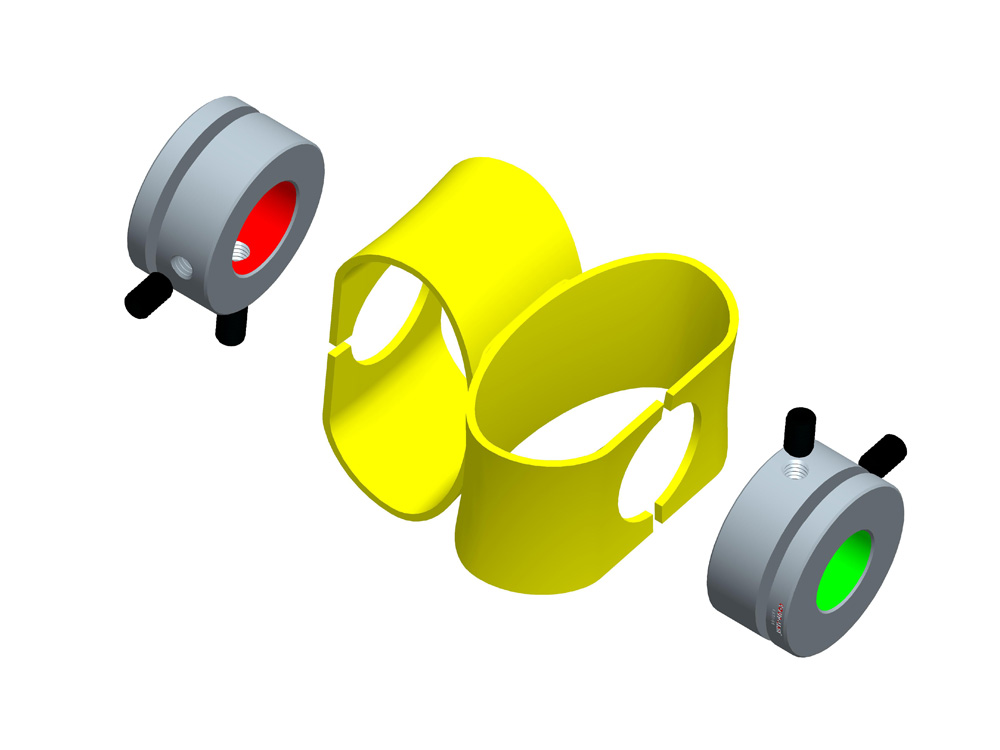

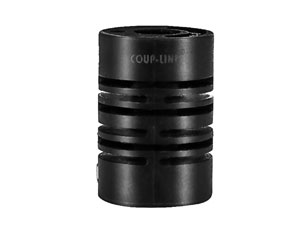

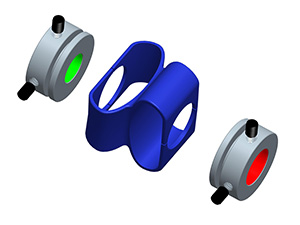

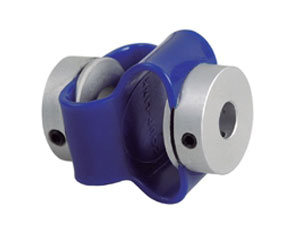

Муфта для энкодера применяется для соединения вала с энкодером. Полумуфты изготавливаются из алюминиевого сплава, а основной элемент из стекловолокна или полиуретана. Муфты для энкодера популярны за счет их высокой эластичности и обладают следующими преимуществами:
  • Нулевой люфт
  • Низкая инерция
  • Высокая эластичность
  • Компактность
  • Легкость установки

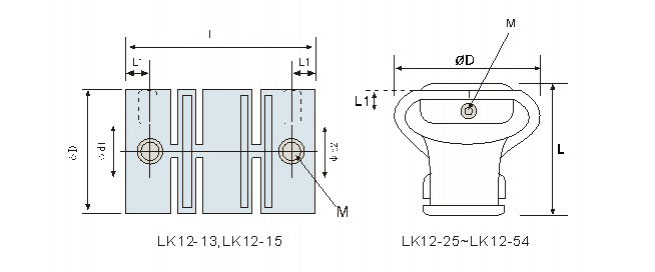

Размеры
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD L L1 M Момент затяжки
( Н.м)
LK12-10 3 10 12 1.8 M2 0.08
LK12-13 4 13 21 3.0 M3 0.15
LK12-15 6 15 22 3.0 M3 0.25
LK12-19 8 19 24 3.5 M4 0.4
LK12-22 10 22 26 3.6 M4 0.5
LK12-25 10 25 32 3.2 M3 1.2
LK12-44 14 44 53 6.0 M4 2.5
LK12-44L 14 44 65 6.0 M4 2.5
LK12-54 17 54 66 8.0 M6 8
LK12-54L 17 54 78 8.0 M6 8
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращения
( об/мин ) 		Макс.угловое смещение
( °) 		Масса ( г )
LK12-10 0.18 0.36 4000 4 1.1
LK12-13 0.5 1.0 4000 4 3.1
LK12-15 0.8 1.6 6000 4 3.9
LK12-19 1.2 2.4 6000 4 7.3
LK12-22 1.7 3.4 6000 4 10
LK12-25 0.8 1.6 6000 3 12
LK12-44 1.3 2.6 4000 3 45
LK12-44L 1.3 2.6 4000 3 45
LK12-54 2.25 4.5 3500 3 85
LK12-54L 2.25 4.5 3500 3 85

Кулачковые муфты под заказ:

Согласно требованиям клиента мы можем подобрать Вам модель кулачковых муфт для конкретного привода исходя из его основных параметров: материал изготовления, крутящий момент, размер и другие параметры. Также мы предоставляем широкий ассортимент соединительных муфт для сервоприводов, таких как жесткие, спиральные, сильфонные, изогнутые, мембранные, кулачково-дисковые, что дает возможность нашим клиентам выбрать необходимую именно им продукцию.
Другие виды Муфты для энкодера
