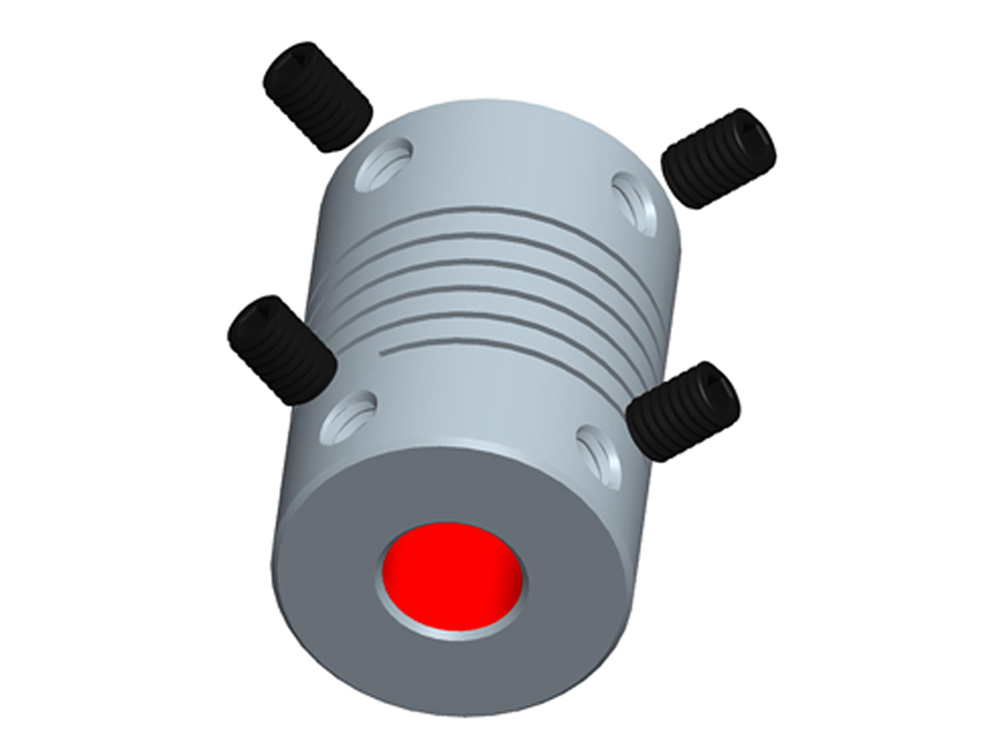

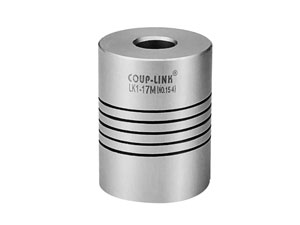

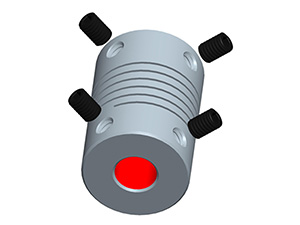

LK1-2 Многоспиральные муфты – Спиральный тип- Винтовое соединение – Спиральные пропилы

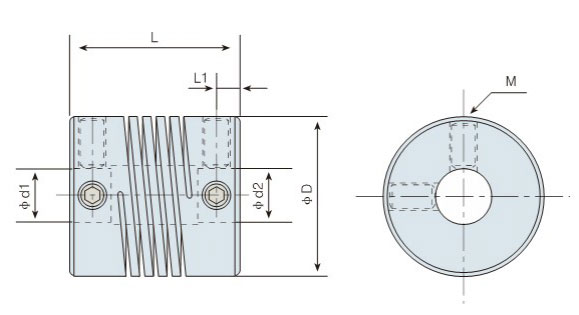

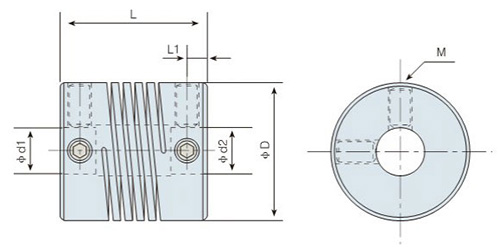

Размеры
Примечание: название модели с буквой S означает, что муфта изготовлена из стали, без – из алюминиевого сплава
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверсти(мм) 		φD L L1 M Момент затяжки
( Н.м)
LK1-M15-M
SLK1-M15-M 		5 15.5 21 3.1 M3 1.2
LK1-15-M
SLK1-15-M 		5 15.5 23 3.1 M3 1.2
LK1-17-M
SLK1-17-M 		6 17.5 23 3.1 M3 1.2
LK1-19-M
SLK1-19-M 		8 19.5 24.5 3.5 M4 2.5
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес ( г )
LK1-M15-M 0.2 0.4 13000 3.0×10-7 35 0.12 2 ±0.15 9.5
LK1-15-M 0.2 0.4 13000 3.2×10-7 36 0.12 2 ±0.15 9.5
LK1-17-M 0.3 0.6 12000 6.1×10-7 65 0.12 2 ±0.25 12.5
LK1-19-M 0.4 0.8 10000 8.5×10-7 100 0.12 2 ±0.25 17.5
SLK1-M15-M 0.3 0.6 13000 8.7×10-7 70 0.12 2 ±0.15 28
SLK1-15-M 0.3 0.6 13000 8.9×10-7 72 0.12 2 ±0.15 30
SLK1-17-M 0.4 0.8 12000 1.5×10-6 160 0.12 2 ±0.25 34
SLK1-19-M 0.9 1.8 10000 2.0×10-6 205 0.12 2 ±0.25 40

Для получения дополнительной информации, пожалуйста, нажмите сюда..
