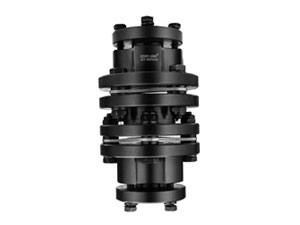

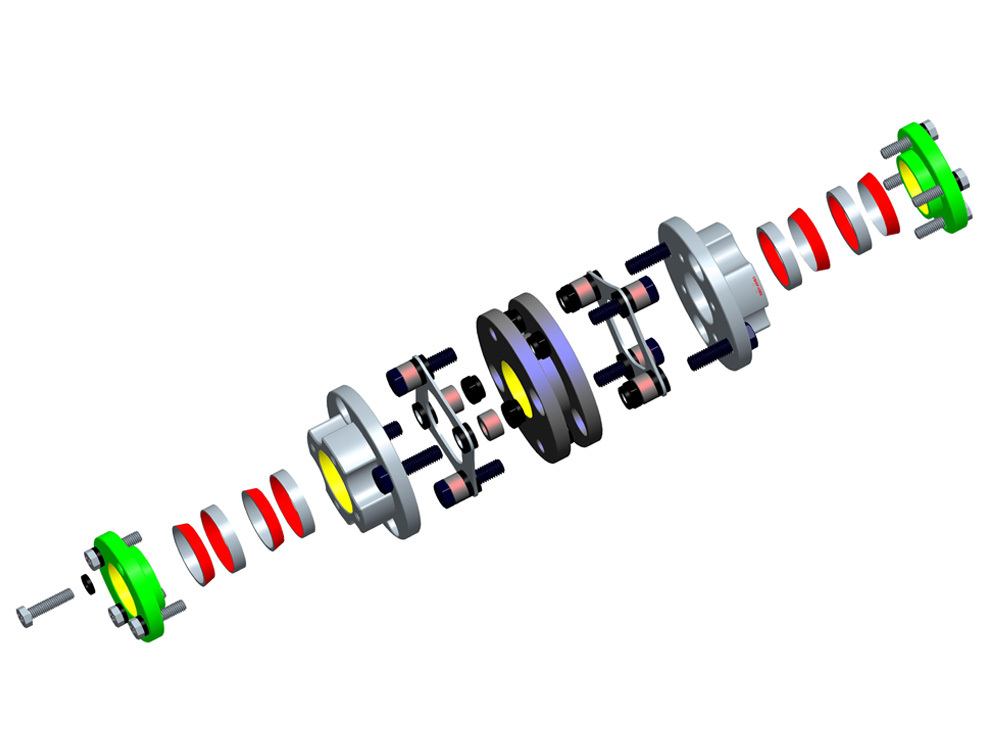

LK9-2 Двухдисковая муфта – Блокировочное соединение

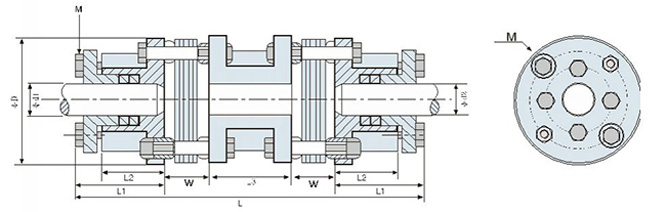

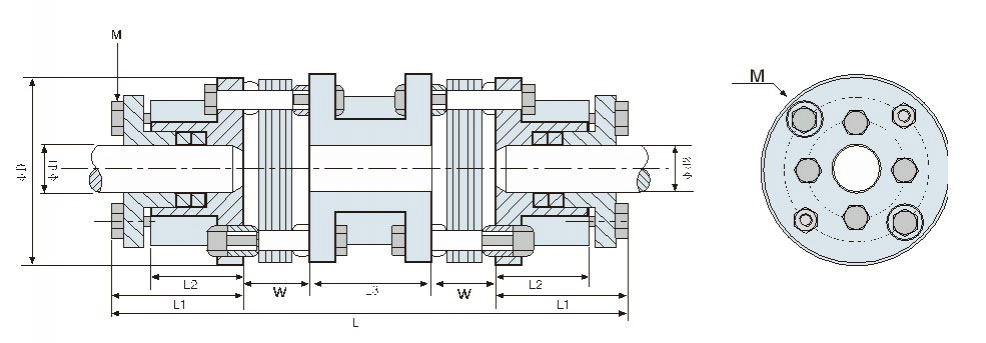

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр (мм) 		φD L W L1 L2 L3 M Момент затяжки
( Н.м)
LK9-68-WP 22 68 121 7 41.5 26 24 M5(4) 4.0
LK9-82-WP 30 82 128 7 44 26 26 M6(4) 7.0
LK9-94-WP 35 94 148 8 51 29 30 M6(4) 7.0
LK9-104-WP 40 104 164 10 57 34 30 M6(4) 7.0
LK9-126-WP 50 126 201 11 70.5 42 38 M8(6) 15.0
LK9-144-WP 58 144 228 12 79 48 46 M8(6) 15.0
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес (кг)
LK9-68-WP 55 110 4500 0.71×10-3 15×103 0.04 2 ±1.5 1465
LK9-82-WP 80 160 4500 1.85×10-3 44×103 0.04 2 ±1.5 2116
LK9-94-WP 150 300 4500 3.62×10-3 90×103 0.04 2 ±1.5 3605
LK9-104-WP 220 440 4500 5.8×10-3 130×103 0.04 2 ±1.5 5239
LK9-126-WP 350 700 4500 13.1×10-3 220×103 0.04 2 ±1.5 9399
LK9-144-WP 500 1000 4500 26.5×10-3 380×103 0.04 2 ±1.5 13033

Для получения дополнительной информации, пожалуйста, нажмите сюда..
