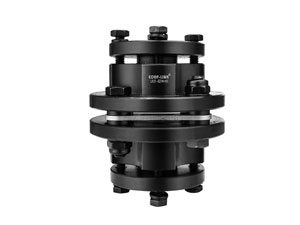

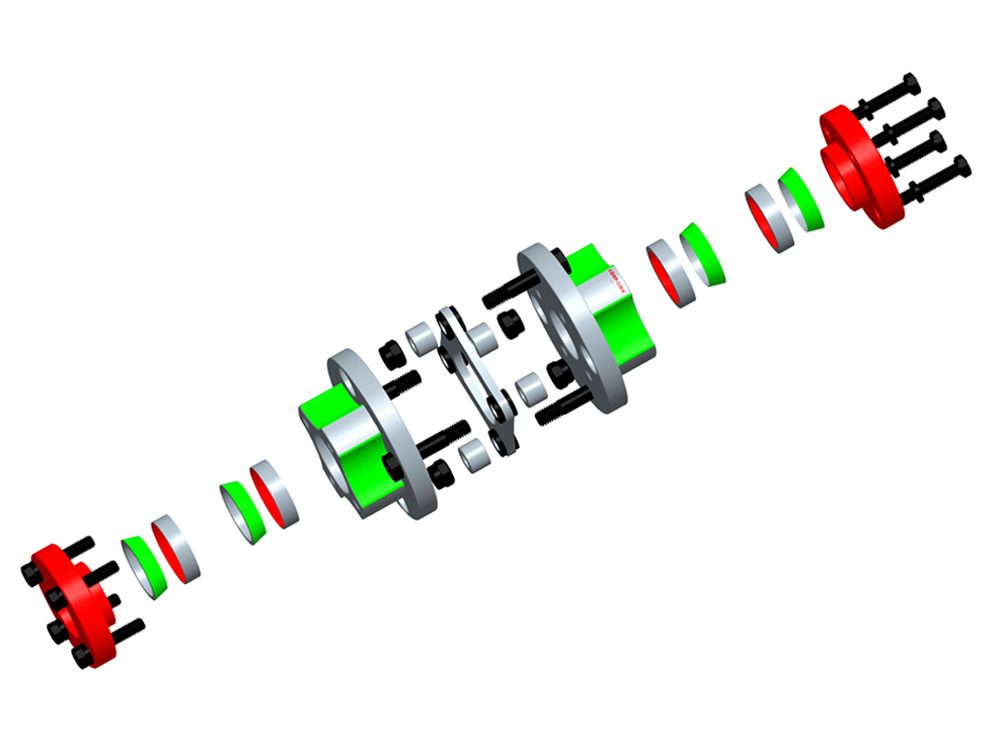

LK9-1 Однодисковая муфта – Блокировочное соединение

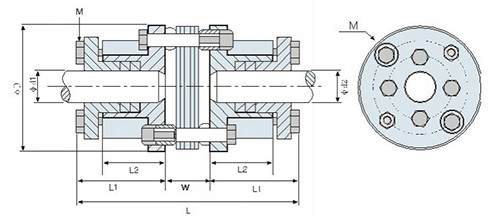

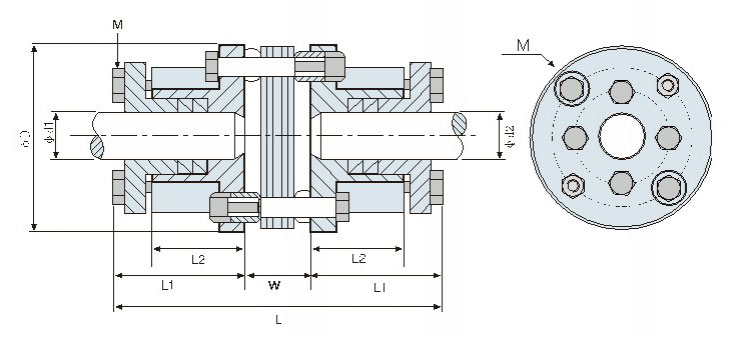

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD L W L1 L2 M Момент затяжки
( Н.м)
LK9-68 22 68 90 7 41.5 26 M5(4) 4.0
LK9-82 30 82 95 7 44 26 M6(4) 7.0
LK9-94 35 94 110 8 51 29 M6(4) 7.0
LK9-104 40 104 124 10 57 34 M6(4) 7.0
LK9-126 50 126 152 11 70.5 42 M8(6) 15.0
LK9-144 58 144 170 12 79 48 M8(6) 15.0
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес ( г )
LK9-68 55 110 4500 0.39×10-3 31×103 0.02 1 ±1.0 1000
LK9-82 80 160 4500 0.96×10-3 89×103 0.02 1 ±1.0 1554
LK9-94 150 300 4500 1.85×10-3 180×103 0.02 1 ±1.0 2432
LK9-104 220 440 4500 2.96×10-3 265×103 0.02 1 ±1.0 3050
LK9-126 350 700 4500 7.1×10-3 450×103 0.02 1 ±1.0 6524
LK9-144 500 1000 4500 14.3×10-3 790×103 0.02 1 ±1.0 8739
