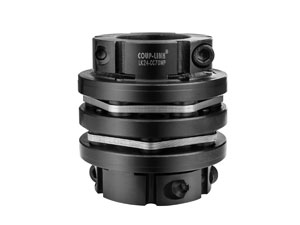

LK24-2 Двухдисковая муфта – Зажимное соединение
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.

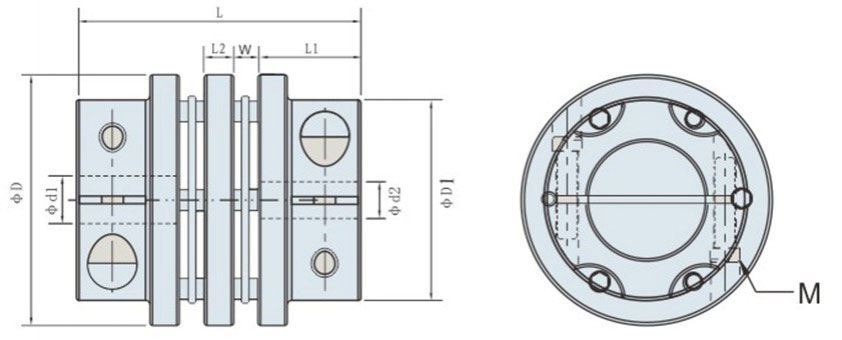

| Модель | φd1φd2 Макс.диаметр отверстия(мм) | φD | Φd1 | L | W | L1 | L2 | M | Момент затяжки ( Н.м) |
|
| LK24-CC60-WP | ≤22 | 60 | 44 | 67 | 6 | 24 | 7 | 2-M6 | 8 | |
| 22-28 | 48 | |||||||||
| LK24-CC70-WP | ≤25 | 70 | 47 | 72.6 | 7.3 | 25 | 8 | 2-M6 | 8 | |
| 25-35 | 56 | |||||||||
| LK24-CC80-WP | ≤25 | 80 | 53 | 87.2 | 9 | 30 | 9.2 | 2-M8 | 20 | |
| 25-35 | 70 | |||||||||
| LK24-CC90-WP | ≤32 | 90 | 66 | 88 | 10 | 30 | 8 | 2-M8 | 20 | |
| 34-42 | 74 |
| Модель | Ном.вращ.момент ( Н.м ) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Эксцентриситет ( мм ) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Вес (кг) |
| LK24-CC60-WP | 60 | 14000 | 2.8×10-3 | 53000 | 0.2 | 1.5 | ±0.6 | 600 |
| LK24-CC70-WP | 100 | 14000 | 5.6×10-3 | 120000 | 0.25 | 1.5 | ±1.0 | 874 |
| LK24-CC80-WP | 200 | 13000 | 1.4×10-2 | 156000 | 0.32 | 1.5 | ±1.0 | 1773 |
| LK24-CC90-WP | 300 | 12000 | 2.2×10-2 | 261000 | 0.32 | 1.5 | ±1.2 | 2057 |
Для получения дополнительной информации, пожалуйста, нажмите сюда..
