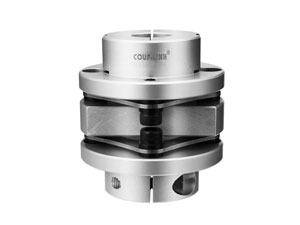

LK3-2 Двухдисковая муфта – Зажимное соединение

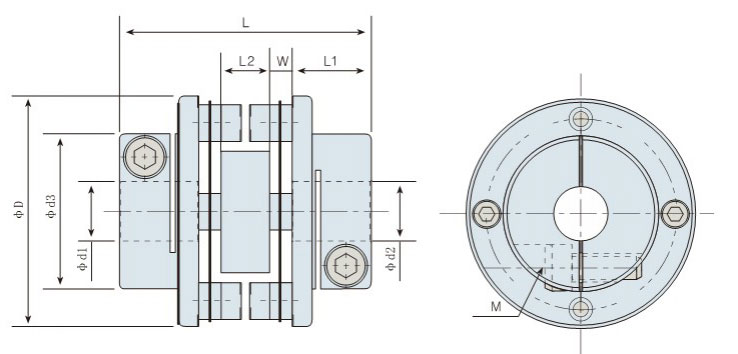

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр (мм) 		φD L φD3 W L1 L2 M Момент затяжки
( Н.м)
LK3-C34-WP 9 34 37 21.6 3.6 11.7 6.4 M3 1.2
LK3-C44-WP 14 44 47 29.6 4.8 14.6 8.2 M4 2.5
LK3-C56-WP 20 56 61 38.0 5.5 19.75 10.5 M5 5
LK3-C68-WP 25 68 74 46.0 6 24 14 M6 8
LK3-C82-WP 30 82 98 56.0 8 30 22 M8 20
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
(Н.м)		 Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
(MM) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес
(кг)
LK3-C34-WP 2.8 5.6 10000 6.5×10-6 1300 0.02 2 ±0.3 39
LK3-C44-WP 8.7 17.4 10000 25.4×10-6 2800 0.02 2 ±0.3 86
LK3-C56-WP 25 50 10000 82.5×10-6 4000 0.02 2 ±0.3 236
LK3-C68-WP 55 110 10000 225×10-6 6200 0.02 2 ±0.3 340
LK3-C82-WP 80 160 10000 985×10-6 8300 0.02 2 ±0.3 751

Для получения дополнительной информации, пожалуйста, нажмите сюда..
