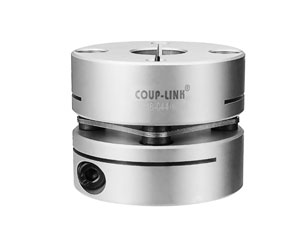

LK18-1 Однодисковая муфта – Зажимное соединение

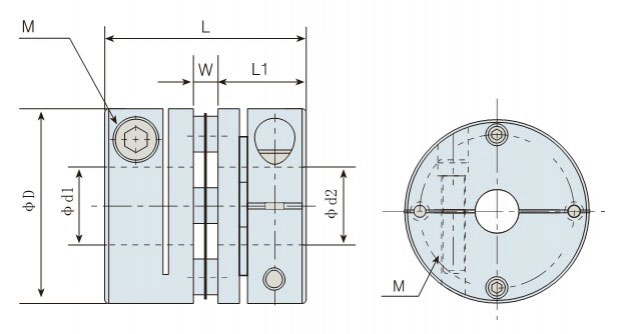

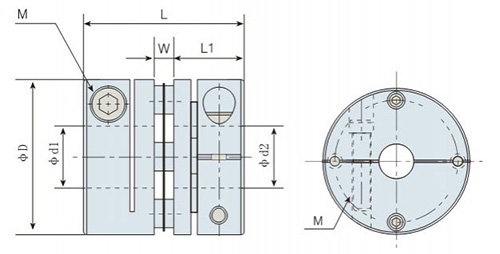

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD L W L1 M Момент затяжки
( Н.м)
LK18-C26 10 26 25.5 2.8 11.35 M3 1.2
LK18-C34 14 34 32.6 3.6 14.5 M4 2.5
LK18-C39 16 39 34.5 4.5 15.0 M4 2.5
LK18-C44 19 44 34.8 4.8 15.0 M4 2.5
LK18-C56 24 56 45.5 5.5 20.0 M5 5
LK18-C68 35 68 54.0 6.0 24.0 M6 8
LK18-C82 40 82 68.0 8.0 30.0 M8 20
LK18-C94 40 94 68.5 8.5 30.0 M10 40
LK18-C104 45 104 70 10.0 30.0 M10 40
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес (кг)
LK18-C26 1.4 2.8 10000 2.29×10-6 690 1 ±0.2 27.1
LK18-C34 2.8 5.6 10000 8.22×10-6 1650 1 ±0.2 56.9
LK18-C39 5.8 11.6 10000 1.53×10-5 2500 1 ±0.3 80.4
LK18-C44 8.7 17.4 10000 2.46×10-5 2900 1 ±0.3 101.8
LK18-C56 25 50 10000 8.60×10-5 8400 1 ±0.5 219.4
LK18-C68 55 110 10000 2.02×10-4 11500 1 ±0.5 350.2
LK18-C82 80 160 10000 5.65×10-4 14550 1 ±0.6 672.8
LK18-C94 185 370 10000 1.04×10-3 16900 1 ±0.7 943.3
LK18-C104 255 510 10000 1.61×10-3 25100 1 ±0.8 1188.7

Для получения дополнительной информации, пожалуйста, нажмите сюда..
