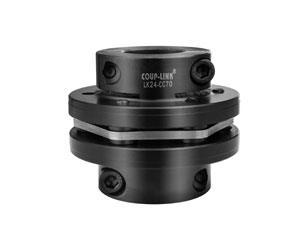

LK24-1 Однодисковая муфта – Зажимное соединение

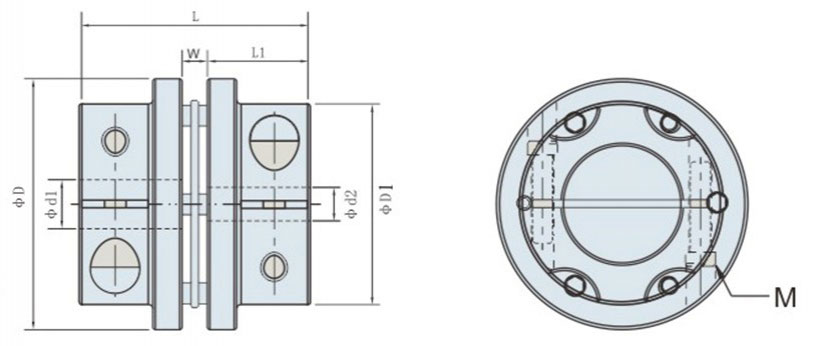

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр отверстия(мм) 		φD Φd1 L W L1 M Момент затяжки
( Н.м)
LK24-CC60 ≤22 60 44 54 6 24 2-M6 8
22-28 48
LK24-CC70 ≤25 70 47 57.3 7.3 25 2-M6 8
25-35 56
LK24-CC80 ≤25 80 53 69 9 30 2-M8 20
25-35 70
LK24-CC90 ≤32 90 66 70 10 30 2-M8 20
34-42 74
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес (кг)
LK24-CC60 60 18000 2.0×10-4 105000 0.02 1 ±0.3 471
LK24-CC70 100 18000 4.1×10-4 245000 0.02 1 ±0.5 681
LK24-CC80 200 17000 8.1×10-4 313000 0.02 1 ±0.5 1405
LK24-CC90 300 15000 1.6×10-4 522000 0.02 1 ±0.6 1613

Для получения дополнительной информации, пожалуйста, нажмите сюда..
