Производитель мембранной муфты

Однодисковая муфта，Двухдисковая муфта

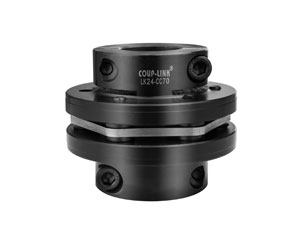

LK24-3 Упругие муфты

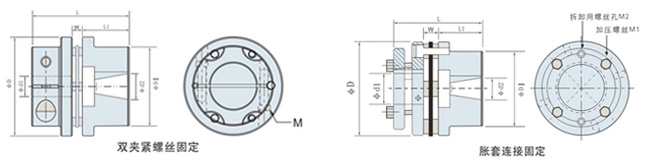

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр (мм)		 Φd2 φD Φd1 L W L1 M M1 M2 Момент затяжки
( Н.м)
LK24-CC60-11T ≤22 Φ11 1/10taper 60 44 53 6 23 M6 - - 8
22-28 48
LK24-CC60-16T ≤22 Φ16 1/10taper 70 44 71 6 41 M6 - - 8
22-28 48
LK24-60-11T ≤22 Φ11 1/10taper 80 44 60 6 23 - 4-M8 2-M8 8
22-28 48
LK24-60-16T ≤22 Φ16 1/10taper 90 44 78 6 41 - 4-M8 2-M8 8
22-28 48
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Вес (кг)
LK24-CC60-11T 60 14000 2.2×10-4 53000 0.02 1 ±0.3 660
LK24-CC60-16T 100 14000 2.1×10-4 53000 0.02 1 ±0.3 690
LK24-60-11T 200 13000 2.2×10-4 53000 0.02 1 ±0.3 860
LK24-60-16T 300 12000 2.1×10-4 53000 0.02 1 ±0.3 950

Для получения дополнительной информации, пожалуйста, нажмите сюда..
