Высокая способность поглощения вибрации

  1. Главная
  2. Продукция
  3. Соединительные муфты
  4. Кулачковые муфты
  5. LK19 Кулачковая муфта – Шпоночное соединение

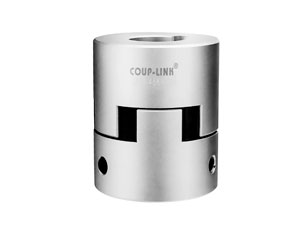

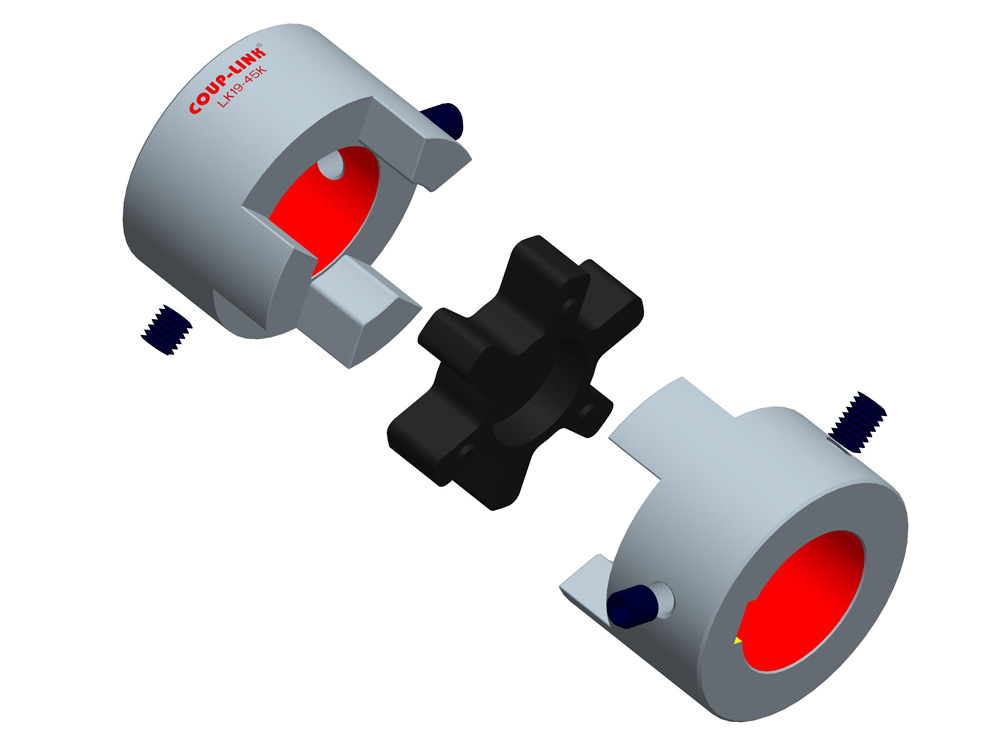

LK19 Кулачковая муфта – Шпоночное соединение

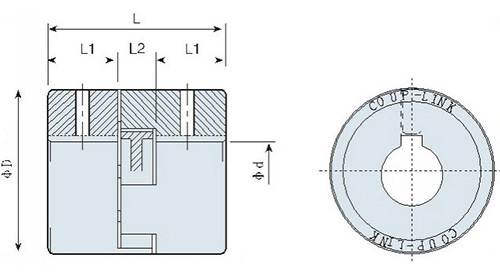

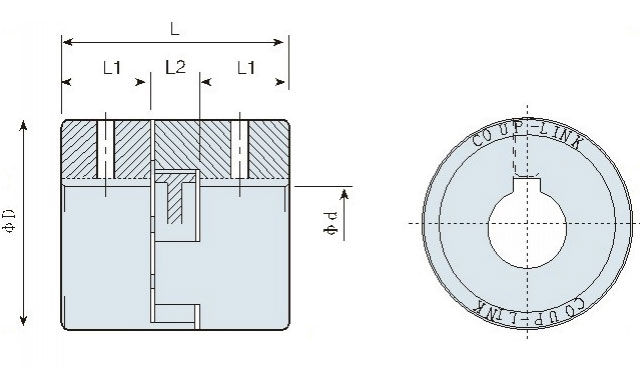

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр (мм) 		φD L L1 L2 M Момент затяжки
( Н.м)
LK19-27K 16 27 44 15.5 13 M5 5
LK19-35K 20 35 50 18.5 13 M5 5
LK19-45K 26 45 55 21 13 M6 8
LK19-55K 28 55 55 21 13 M6 8
LK19-55LK 28 55 61 24 13 M6 8
LK19-66K 36 66 88 35 18 M8 20
LK19-85K 48 85 110 44 22 M8 20
Характеристика
Модель Ном.вращ.момент
( Н.м )		 Макс.вращ.момент
(Н.м)		 Макс.частота вращ. ( об/мин ) Момент инерции
( кг.м2 )		 Жесткость при кручении
( Н.м/рад)		 Эксцентриситет
( мм )		 Макс.угловое смещение
( °)		 Макс.осевое смещение
( мм )
LK19-27K 2.3 4.5 12000 5.1×10-6 0.2 1.0 ±0.5 60
LK19-35K 4.5 9 9000 1.78×10-5 0.2 1.0 ±0.5 120
LK19-45K 15 30 7000 5.35×10-5 0.2 1.0 ±0.5 210
LK19-55K 22 44 6000 1.14×10-4 0.3 1.0 ±0.5 310
LK19-55LK 22 44 6000 1.4×10-4 0.3 1.1 ±0.5 358
LK19-66K 40 80 5000 4.33×10-4 0.3 1.0 ±0.7 785
LK19-85K 75 150 4000 1.43×10-3 0.3 1.0 ±0.7 1560

Для получения дополнительной информации, пожалуйста, нажмите сюда..
Другие виды кулачковых муфт
