LK22 Кулачковая муфта – Шпоночное соединение

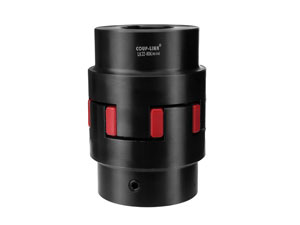

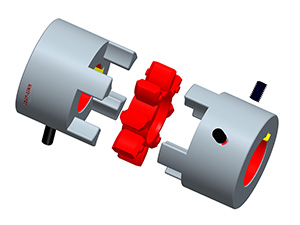

LK22 Кулачковая муфта – Шпоночное соединение

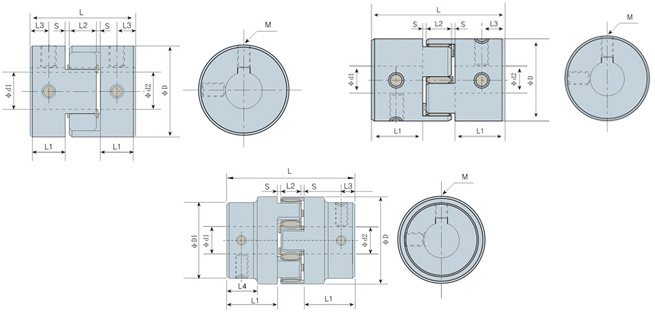

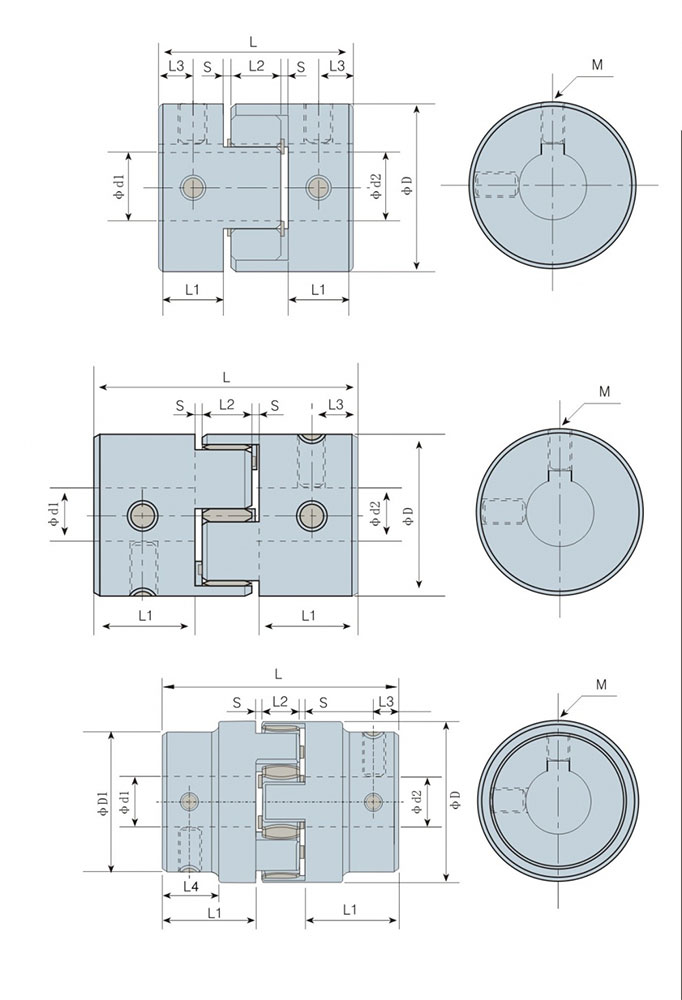

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.

Модель	φd1φd2 Макс.диаметр (мм)	φD	ΦD1	L	L1	L2	S	L3	L4	M	Момент затяжки ( Н.м)
LK22-30K	16	30	30	35	11	10	1.5	5.0	-	M4	2.5
LK22-40K	24	40	40	66	25	12	2.0	10	-	M5	5
LK22-55K LK22C-55K	28	55	55	78	30	14	2.0	10	-	M5	5
LK22-65K LK22C-65K	38	65	65	90	35	15	2.5	15	-	M8	20
LK22-80K LK22C-80K	45	80	70	114	45	18	3.0	15	27	M8	20
LK22-95K LK22C-95K	55	95	85	126	50	20	3.0	20	28	M8	20
LK22-105K LK22C-105K	60	105	95	140	56	21	3.5	20	32	M8	20
LK22-120K LK22C-120K	65	120	110	160	65	22	4.0	20	37	M10	40
LK22-135K LK22C-135K	70	135	115	185	75	26	4.5	20	47	M10	40

Характеристика

Модель	Ном.вращ.момент ( Н.м )	Макс.вращ.момент (Н.м)	Макс.частота вращ. ( об/мин )	Момент инерции ( кг.м2 )	Жесткость при кручении ( Н.м/рад)	Эксцентриситет ( мм )	Макс.угловое смещение ( °)	Макс.осевое смещение ( мм )	Вес ( г )
LK22-30K	12	24	15000	1.1×10-3	72	0.02	1.0	+0.60 0	100
LK22-40K	38	76	10000	1.43×10-3	500	0.02	1.0	+0.80 0	300
LK22-55K LK22C-55K	57	114	8000	5.7×10-3	1500	0.02	1.0	+0.80 0	724
LK22-65K LK22C-65K	150	300	6000	1.17×10-2	2800	0.02	1.0	+0.80 0	1164
LK22-80K LK22C-80K	260	520	4600	2.34×10-2	3500	0.02	1.0	+0.80 0	1932
LK22-95K LK22C-95K	380	760	3800	2.6×10-2	4600	0.02	1.0	+0.80 0	3640
LK22-105K LK22C-105K	480	960	3400	4.6×10-2	5800	0.02	1.0	+0.100 0	4860
LK22-120K LK22C-120K	630	1260	3000	5.85×10-2	6900	0.02	1.0	+0.100 0	6480
LK22-135K LK22C-135K	890	1780	2600	8.45×10-2	8100	0.02	1.0	+0.100 0	10480

Для получения дополнительной информации, пожалуйста, нажмите сюда..
