Высокая способность поглощения вибрации

  1. Главная
  2. Продукция
  3. Соединительные муфты
  4. Кулачковые муфты
  5. LK17-2 Кулачковая муфта – Зажимное соединение

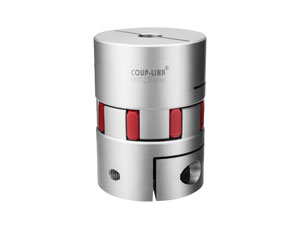

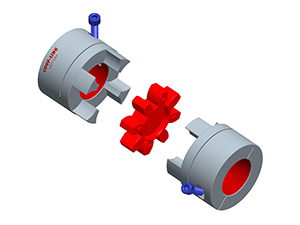

LK17-2 Кулачковая муфта – Зажимное соединение

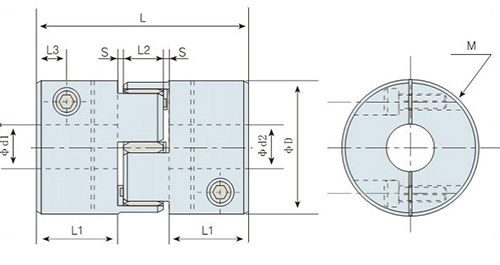

Размеры
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.

Модель 		φd1φd2
Макс.диаметр (мм) 		φD L L1 L2 S L3 M Момент затяжки
( Н.м)
LK17-42 24 42 66 25 12 2.0 8.5 M6 8
LK17-56 32 56 78 30 14 2.0 10 M6 8
LK17-66 35 66 90 35 15 2.5 10.5 M8 20
LK17-82 45 82 114 45 18 3.0 15.5 M8 20
LK17-98 60 98 126 50 20 3.0 17 M10 40
LK17-108 60 108 140 54.5 24 3.5 23 M10 40
Характеристика
Модель Ном.вращ.момент
( Н.м )		 Макс.вращ.момент
(Н.м)		 Макс.частота вращ. ( об/мин ) Момент инерции
( кг.м2 )		 Жесткость при кручении
( Н.м/рад)		 Эксцентриситет
( мм )		 Макс.угловое смещение
( °)		 Макс.осевое смещение
( мм )		 Вес ( г )
LK17-42 32 64 13000 1.14X10-4 550 0.02 1.0 +0.800 218
LK17-56 46 92 10500 4.4X10-3 1510 0.02 1.0 +0.800 338
LK17-66 109 218 8300 9.0X10-3 2790 0.02 1.0 +0.800 660
LK17-82 135 270 7000 1.8X10-2 3550 0.02 1.0 +1.00 1139
LK17-98 260 520 6000 2.0X10-2 4700 0.02 1.0 +1.00 1952
LK17-108 430 860 5500 3.3X10-2 5800 0.02 1.0 +1.00 3150

Для получения дополнительной информации, пожалуйста, нажмите сюда..
