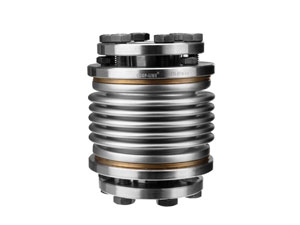

LK14 Сильфонная муфта – Блокировочное соединение

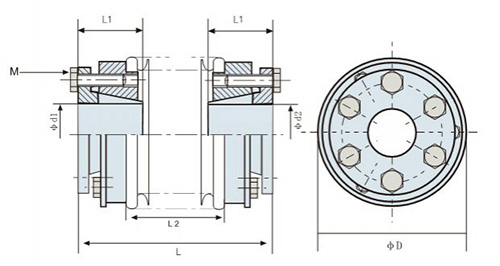

Размеры
При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.
Модель φd1φd2
Макс.диаметр (мм) 		φD L L1 L2 M Момент затяжки
( Н.м)
LK14-40 16 40 55 19 24 M4 2.5
LK14-55 20 55 65 22 31 M5 5
LK14-65 28 65 76 27 37 M6 8
LK14-82 38 82 88 32 41 M6 8
Характеристика
Модель Ном.вращ.момент
( Н.м ) 		Макс.вращ.момент
( Н.м ) 		Макс.частота вращ.
( об/мин ) 		Момент инерции
( кг.м2 ) 		Жесткость при кручении
( Н.м/рад) 		Эксцентриситет
( мм ) 		Макс.угловое смещение
( °) 		Макс.осевое смещение
( мм ) 		Масса ( г )
LK14-40 13 26 8000 9×10-4 1.5X104 0.15 2 1 231
LK14-55 28 56 6000 2.9×10-4 3.5X104 0.2 2 1.5 485
LK14-65 56 112 5000 4.6×10-4 6.8X104 0.25 2 1.5 787
LK14-82 120 240 4500 1.1×10-5 1.2X105 0.28 2 1.5 1512

Для получения дополнительной информации, пожалуйста, нажмите сюда..
